اسیلوسکوپ افنیرسی (FNIRSI) 2D15P

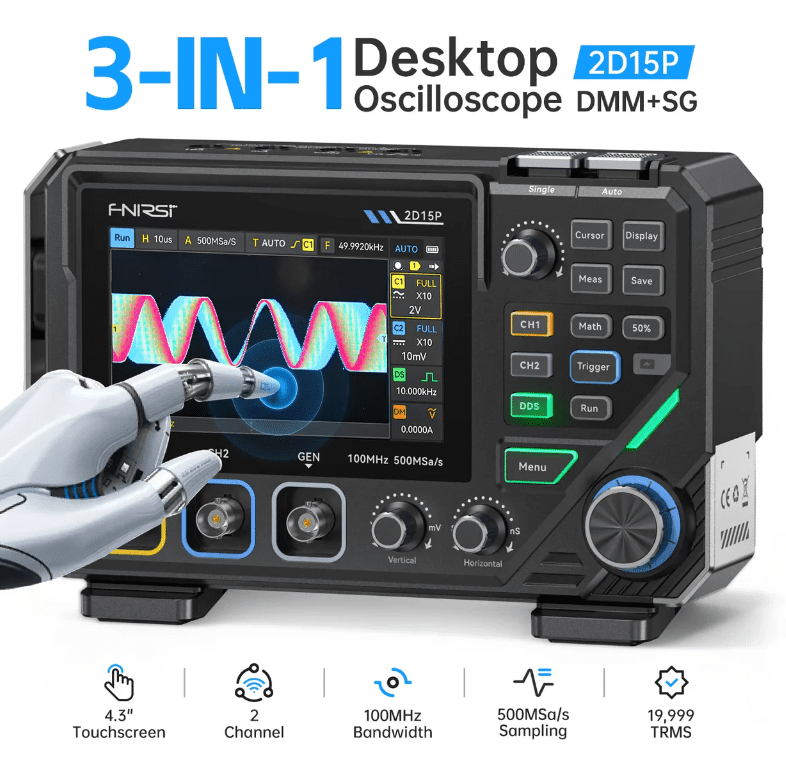

اسیلوسکوپ دیجیتال FNIRSI 2D15P یک دستگاه اندازه‌گیری سه‌کاره (اسیلوسکوپ، فانکشن ژنراتور و مولتی‌متر) رومیزی است که با پهنای باند 100 مگاهرتز و ۲ کانال ورودی طراحی شده است. این دستگاه دارای نمایشگر 4.3 اینچ TFT LCD، طول حافظه ۸ میلیون نقطه (8Mpts) و نرخ نمونه‌برداری ۱ گیگا نمونه در ثانیه (1GSa/s) می‌باشد. این مدل به‌صورت استاندارد به مولد موج دلخواه 10 مگاهرتز (AFG) و قابلیت رمزگشایی سخت‌افزاری گذرگاه‌های سریال (Protocol Decoding) مجهز شده است که آن را برای پروژه‌های دیجیتال و عیب‌یابی بردهای میکروکنترلری بسیار کارآمد می‌سازد

مشخصات فنی

• رابط‌های ارتباطی:

  • USB Host (جهت اتصال فلش مموری)

  • USB Device (جهت اتصال به کامپیوتر)

• ویژگی‌های ابزار اندازه‌گیری:

  • توابع ریاضی: جمع، تفریق، ضرب، تقسیم و FFT

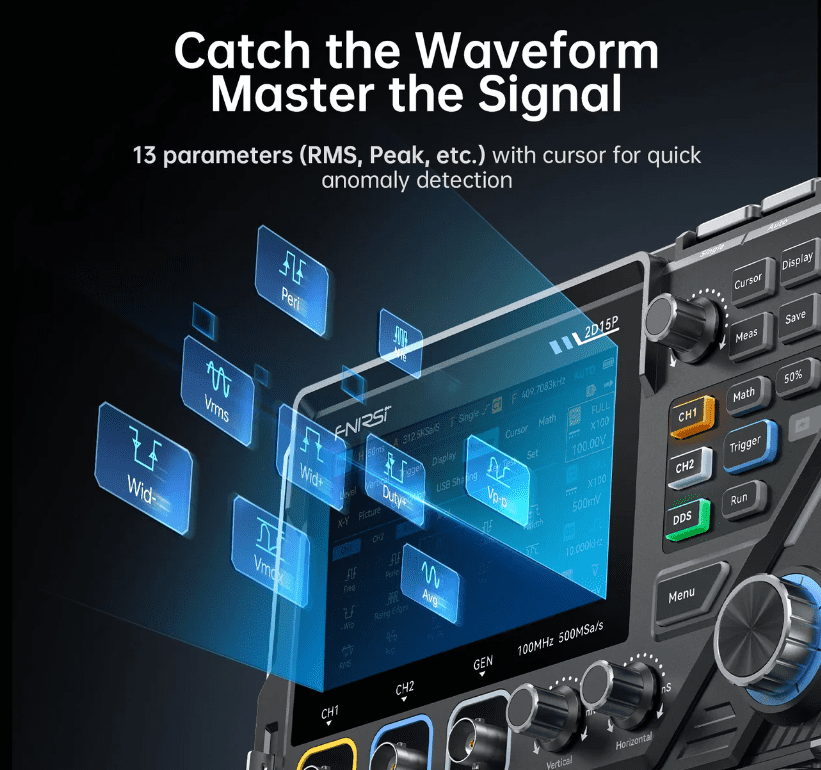

  • قابلیت اندازه‌گیری خودکار ۳۲ پارامتر مختلف

  • سیستم فیلتر دیجیتال جهت حذف نویز سیگنال

• تجهیزات استاندارد همراه دستگاه:

  • کابل برق AC

  • ۲ عدد پراب اسیلوسکوپ ۱۰۰ مگاهرتز (P6100)

  • کابل اتصال USB

  • پراب سوسماری مخصوص خروجی سیگنال ژنراتور

• ولتاژ تغذیه:

  • ۱۰۰ تا ۲۴۰ ولت AC (برق شهر)

• وزن:

  • حدود ۱.۵ کیلوگرم

    پارامتر	مقدار (Value)
    Manufacturer	FNIRSI
    Type of oscilloscope	Digital / Desktop
    Number of channels	2 Channels
    Bandwidth	100 MHz
    Sampling Rate	1 GSa/s
    Memory Record Length	8 Mpts
    Display	7″ TFT LCD (800×480)
    Vertical Resolution	8 bit
    Waveform Capture Rate	50,000 wfms/s
    Trigger Modes	Auto, Normal, Single
    Trigger Type	Edge, Pulse, Video, Slope, Timeout
    Input Impedance	1 MΩ / 18 pF
    Input Sensitivity	2mV/div … 10V/div
    Dimensions	310x145x70 mm
    Serial Decode	UART, I2C, SPI, CAN, LIN

معرفی اسیلوسکوپ سری FNIRSI 2D00

سری 2D00 از شرکت FNIRSI به عنوان یک راهکار اقتصادی اما قدرتمند برای آزمایشگاه‌های آموزشی و تعمیرگاه‌های الکترونیک معرفی شده است. این سری در مدل‌های 2D10 (۱۰۰ مگاهرتز) و 2D15 (۱۵۰ مگاهرتز) عرضه می‌شود. نرخ نمونه‌برداری 500 MSa/s در کنار عمق حافظه ۸ مگاپوینتی، این اطمینان را به کاربر می‌دهد که سیگنال‌های سریع با دقت بالا ثبت و بازسازی می‌شوند. نمایشگر عریض ۷ اینچی این دستگاه امکان مشاهده همزمان دو کانال و منوهای اندازه‌گیری را بدون تداخل فراهم می‌کن

اسیلوسکوپ FNIRSI 2D15P مجهز به یک سیگنال ژنراتور 10 مگاهرتز داخلی است. این ویژگی به کاربر اجازه می‌دهد بدون نیاز به دستگاه جانبی، سیگنال‌های تست را تولید و به مدار تزریق کند. همچنین قابلیت Hardware Decoding در این مدل، تحلیل پروتکل‌های ارتباطی دیجیتال را بسیار ساده کرده و داده‌های باینری را مستقیماً روی صفحه نمایش در کنار شکل‌موج نشان می‌ده
