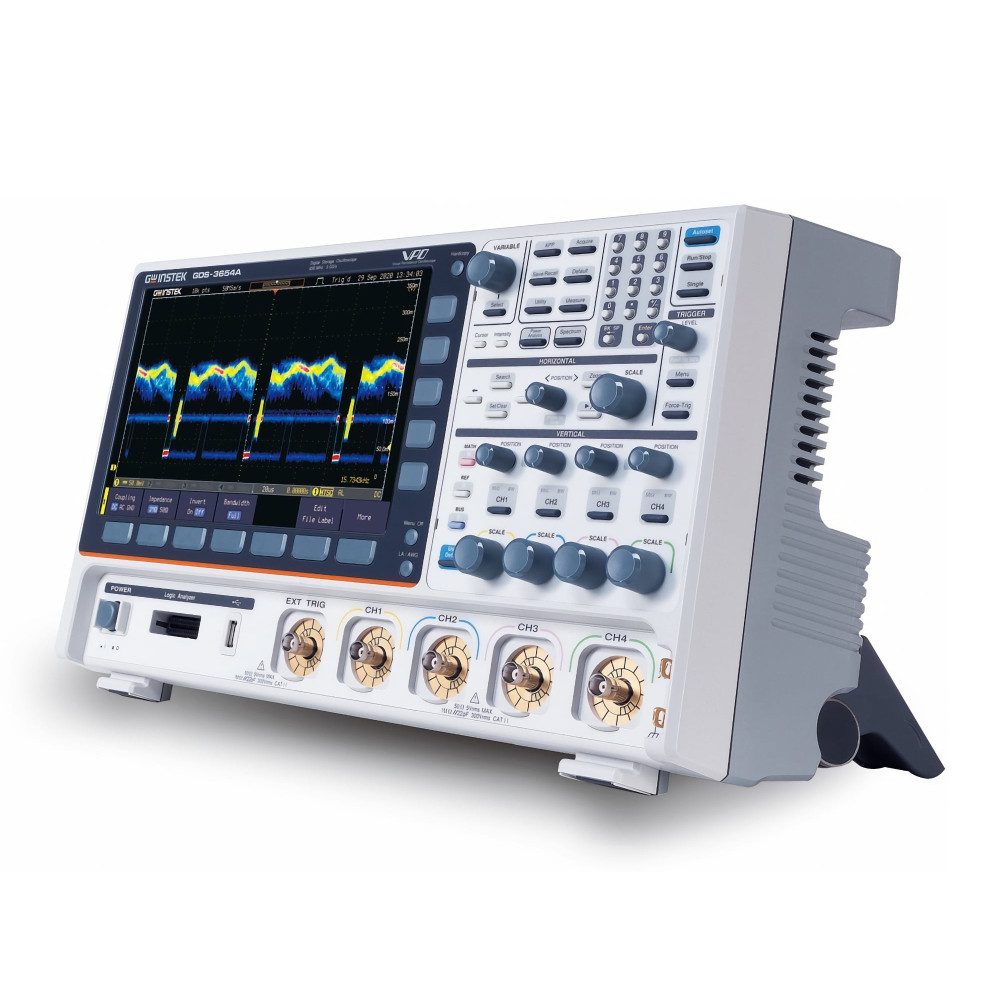

اسیلوسکوپ گودویل (GW Instek) GDS 3654A
اسیلوسکوپ ۶۵۰ مگاهرتز ۴ کاناله؛ تکنولوژی VPO، نرخ نمونهبرداری ۵GSa/s و حافظه ۲۰۰Mpts. دارای تحلیلگر منطقی (Logic Analyzer) و اسپکتروم آنالایزر.
این محصول را با تخفیف ویژه خرید کنید
خرید محصول در جشنواره رویداد های اخیر
Sale_coupon_15
ناموجود
ناموجود
- گارانتی محصول
توضیحات
اسیلوسکوپ دیجیتال GW Instek GDS-3654A یک دستگاه پیشرفته با پهنای باند ۶۵۰ مگاهرتز و ۴ کانال ورودی است. این دستگاه از یک نمایشگر عریض ۱۰.۲ اینچی LCD بهره میبرد و با داشتن عمق حافظه ۲۰۰ میلیون نقطه (Mpts) و نرخ نمونهبرداری ۵ گیگا نمونه در ثانیه (5GSa/s)، یکی از قدرتمندترین ابزارهای تحلیل سیگنال در کلاس خود محسوب میشود.
این مدل بهصورت استاندارد مجهز به نرمافزار تحلیل توان (Power Analysis)، مولد موج دلخواه دوکاناله ۲۵ مگاهرتز (AWG) و قابلیت رمزگشایی پروتکلهای سریال (Serial Bus Decoding) است.
مشخصات فنی اصلی (Technical Specifications)
| پارامتر | مقدار (Value) |
| برند | GW INSTEK |
| تعداد کانال | ۴ کانال آنالوگ |
| پهنای باند | ۶۵۰ مگاهرتز (650MHz) |
| نرخ نمونهبرداری | 5GSa/s (در حالت Interleaved) |
| عمق حافظه | 200Mpts per channel |
| نمایشگر | 10.2″ Color TFT LCD (800×480) |
| زمان صعود (Rise Time) | ۵۳۵ پیکو ثانیه (535ps) |
| رزولوشن عمودی | 8bit (تا 12bit در حالت Hi-Res) |
| حسابگر ریاضی | جمع، تفریق، ضرب، تقسیم و FFT |
| وزن ناخالص | ۸.۵ کیلوگرم |
| ابعاد | ۴۲۰x۲۵۳x۱۱۳.۸ میلیمتر |
رابطها و ارتباطات
-
پورتها: Ethernet, RS232, USB Host/Device, VGA Out
-
خروجیها: سوکت RJ45، سوکت USB نوع A و B، سوکت D-Sub
تجهیزات استاندارد همراه
-
کابل برق
-
گواهی کالیبراسیون
-
۴ عدد پراب غیرفعال GTP-501R (۵۰۰ مگاهرتز، نسبت ۱۰:۱)
معرفی سری GW Instek GDS-3000A
سری GDS-3000A پرچمدار نسل جدید اسیلوسکوپهای شرکت GW Instek است. این سری با نرخ بهروزرسانی شکلموج ۲۰۰,۰۰۰ wfms/s و حافظه قطعهای (Segmented Memory) تا ۴۹۰,۰۰۰ بخش، امکان جستجو و تحلیل دقیق خطاهای گذرا را فراهم میکند. همچنین وجود آنالایزر طیف دوکاناله (تا ۲.۵ گیگاهرتز) و قابلیت ترسیم Bode Plot، این دستگاه را به یک آزمایشگاه کامل تبدیل کرده است.
جدول مقایسهای خانواده GDS-3000A
| مدل | تعداد کانال | پهنای باند | زمان صعود (Rise Time) |
| GDS-3352A | 2 + EXT | 350 MHz | 1 ns |
| GDS-3354A | 4 + EXT | 350 MHz | 1 ns |
| GDS-3652A | 2 + EXT | 650 MHz | 535 ps |
| GDS-3654A | 4 + EXT | 650 MHz | 535 ps |
